TEAC UD -701 N -ODTWARZACZ SIECIOWY/DAC

ODTWARZACZ SIECIOWY / DAC FIRMY TEAC - UD -701 N

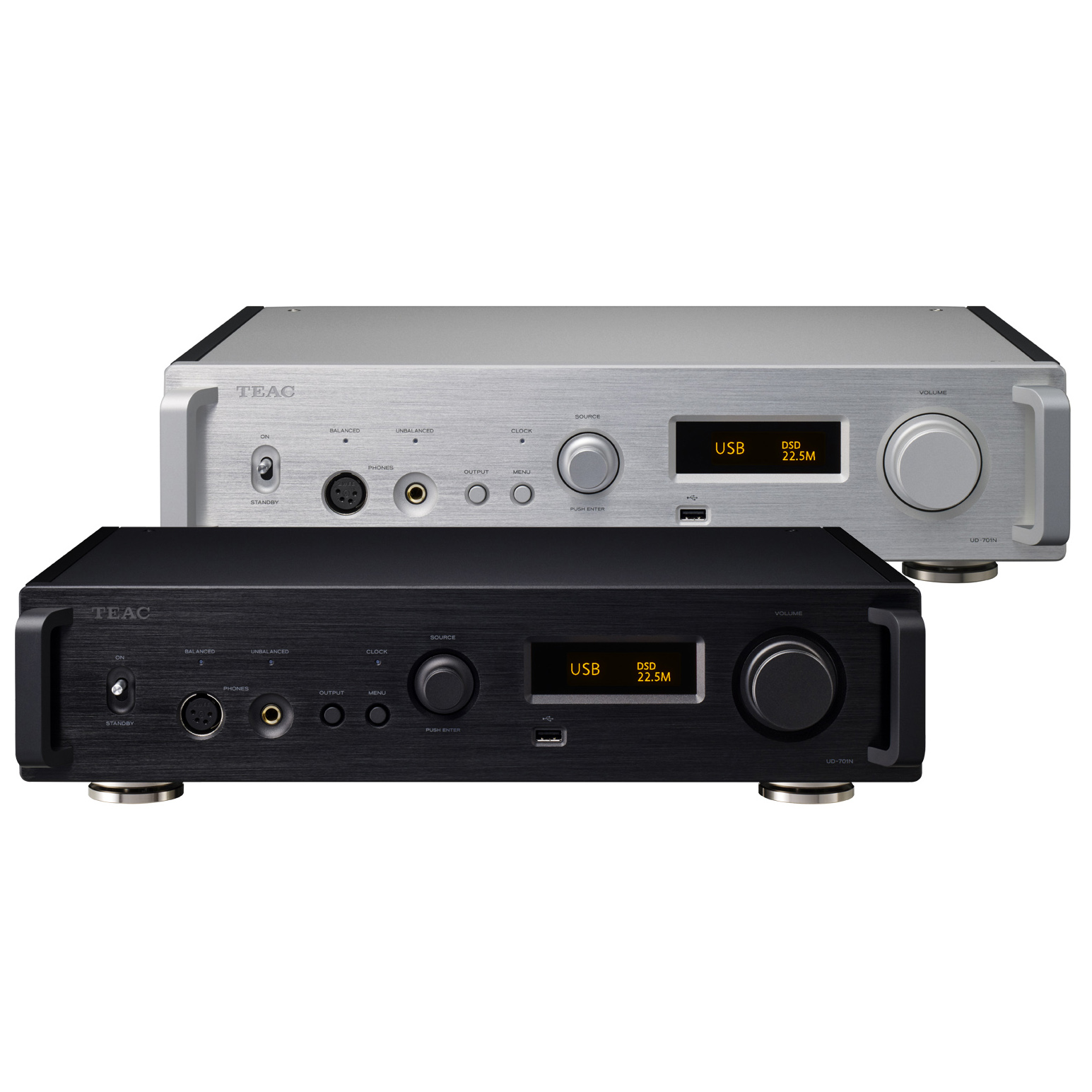

TEAC UD- 701 N

Odtwarzacz sieciowy / USB DAC

• Dedykowana końcówka mocy: AP-701
• Nowo opracowany dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma)
• Dual mono, w pełni zbalansowana struktura obwodu zapewnia doskonałą separację kanałów
• Odtwarzanie materiału 22,5 MHz DSD i 384 kHz/32-bit PCM (USB DAC i odtwarzacz sieciowy)
• Przedwzmacniacz z 4 wejściami cyfrowymi i dwiema parami wejść liniowych RCA/XLR
• 4-pinowy wzmacniacz słuchawkowy XLR (zbalansowany / aktywna masa)
• Dekoder MQA, obsługujący również wejścia cyfrowe odtwarzacza CD
• Konwersja w górę do częstotliwości próbkowania 2/4/8× za pomocą RDOT-NEO
• Odbiornik Bluetooth® obsługuje kodeki LDAC, aptX™ HD i inne kodeki wysokiej rozdzielczości
• Zgodny ze standardami OpenHome i obsługuje Roon Ready
• Obsługuje Spotify Connect, Tidal, Qobuz i TuneIn (radio internetowe)
• Unikalne obwody bufora wyjściowego o wzmocnionym prądzie TEAC-HCLD2
• Obwody przedwzmacniacza analogowego o wysokiej rozdzielczości z wykorzystaniem TEAC-QVCS

Nowy, dyskretny przetwornik DAC TEAC ΔΣ (Delta Sigma)
Zamiast używać generycznego układu DAC, opracowaliśmy dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma) składający się z dyskretnych obwodów, które wykorzystują układy FPGA zawierające opracowane przez nas oryginalne algorytmy. Sygnały analogowe są wysyłane z wysoką jakością dźwięku, a sygnały DSD bez wpływu na ich pierwotny kształt. Sygnały PCM są przesyłane po przepuszczeniu przez modulator ΔΣ i konwersji na sygnały 1-bitowe. Tak szerokie i idealnie czyste pola dźwiękowe, które można zrealizować właśnie dzięki dyskretnej konstrukcji, to szczytowe osiągnięcie TEAC.
Dzięki dyskretnemu przetwornikowi cyfrowo-analogowemu TEAC ΔΣ możliwe jest odtwarzanie materiału 22,5 MHz DSD i 384 kHz/32-bit PCM.

Struktura dual mono
W całym urządzeniu zastosowano strukturę dual mono, od obwodu mocy z niezależnymi transformatorami toroidalnymi z rdzeniem lewym i prawym, po sekcję przetwornika cyfrowo-analogowego i analogowy stopień wyjściowy. Ta podwójna struktura, która ma kompletne obwody mono dla każdego z dwóch kanałów, zapobiega zakłóceniom między lewym i prawym kanałem, umożliwiając realizację bogatej ekspresji muzycznej, która odtwarza poczucie przestrzeni i wymiaru.

W pełni zbalansowana transmisja na każdym etapie
W pełni zbalansowana transmisja zarówno lewego, jak i prawego analogowego sygnału wyjściowego po konwersji C/A przez końcowy stopień wyjściowy w znacznym stopniu przyczynia się do poprawy stosunku sygnału do szumu i poprawy zakresu dynamiki. Sygnały są przesyłane w czystszym stanie bez utraty poczucia przestrzeni, które mają źródła dźwięku o wysokiej rozdzielczości.

Cztery transformatory z rdzeniem toroidalnym o dużej pojemności
Oprócz 2 transformatorów z rdzeniem toroidalnym dla niezależnych sygnałów analogowych lewego i prawego kanału, oddzielne transformatory z rdzeniem toroidalnym są również używane zarówno w module sieciowym, jak i w sekcji sterowania cyfrowego. Do modułu sieciowego dostarczana jest stabilna energia elektryczna, która wymaga zaawansowanego przetwarzania, poprzez wzmocnienie zasilania sekcji modułu sieciowego zasilaniem liniym.

Analogowy przedwzmacniacz z 2 wejściami liniowymi RCA/XLR i 4 wejściami cyfrowymi
UD-701N to nie tylko odtwarzacz sieciowy / DAC USB, który wykorzystuje dwa zestawy koncentrycznych i optycznych wejść cyfrowych, ale również może służyć jako wysokiej jakości przedwzmacniacz analogowy, wykorzystując dodatkowe analogowe wejścia audio RCA i XLR, które umożliwiają użytkownikom podłączenie konwencjonalnych źródeł dźwięku.
TEAC-QVCS (Quad Volume Control System) to regulator głośności wzmacniacza o zmiennym wzmocnieniu z czterema niezależnymi obwodami dla lewego, prawego, dodatniego i ujemnego (L+, L−, R+ i R−). Sprawia, że ścieżka sygnału jest możliwie najkrótsza, co zapobiega degradacji sygnałów audio spowodowanej przeciągnięciem ich przez długie ścieżki sygnałowe. Poziom głośności można regulować w bardzo precyzyjnych odstępach co 0,5 dB.

Udoskonalone obwody bufora wyjścia prądowego TEAC-HCLD2
TEAC-HCLD2 to udoskonalone wersje naszych obwodów bufora wyjściowego o wzmocnionym prądzie TEAC-HCLD (TEAC High Current Line Driver). Podnoszą one aktualne możliwości transmisji, które są niezwykle istotne w analogowych obwodach wyjściowych. Każdy kanał ma dodatnią i ujemną strukturę dwuobwodową ze wzmacniaczami z buforem diamentowym, które mają możliwość przenoszenia prądu o wysokim napięciu. Zasilanie jest różne dla wyjścia zbalansowanego i równoległe dla wyjścia niezbalansowanego. Dzięki większym możliwościom zasilania prądem sygnał przesyłany jest bez  uszczerbki na dynamice.

Wzmacniacz słuchawkowy XLR, który można przełączać między zbalansowaną a aktywną masą
W dedykowanym wzmacniaczu słuchawkowym zastosowano łącznie cztery bufory diamentowe, po jednym w każdym lewym, prawym, dodatnim i ujemnym obwodzie, umożliwiając podłączenie słuchawek z napędem zbalansowanym. Podczas pracy w trybie pojedynczej końówki, zasilając wzmacniacze równolegle, mogą one zapewnić mocniejsze wysterowanie niż zwykłe wzmacniacze słuchawkowe z jedną końcówką. Umożliwia to wykorzystanie potencjału wielu typów słuchawek, w tym słuchawek o wysokiej impedancji 600 Ω.
Uziemienie aktywne to metoda napędu, oparta na zasadach połączenia balansowego, która zbliża się do 0 V poprzez połączenie złącza COLD z masą i wymuszenie uziemienia za pomocą obwodu wzmacniacza. Nie tylko zapewnia to lepsze uziemienie niż przy użyciu zwykłego uziemienia, ale można również wytłumić wpływ zakłóceń pochodzącego z zasilania. Obniżając poziom zakłóceń, możemy spodziewać się pogłębienia ciszy, co pozwoli na bardziej intymne odczucie oddechu artystów i faktury dźwięków.

Pełny dekoder MQA, który obsługuje również wejścia cyfrowe
MQA (Master Quality Authenticated) to wysokiej jakości kodek audio, który umożliwia odtwarzanie na tym samym poziomie jakości, co studyjne urządzenia masterujące. UD-701N jest wyposażony w dekoder MQA, który kontroluje przebiegi poddane konwersji C/A z dokład
